Las tinas vibratorias, también denominadas máquinas rectangulares de acabado vibratorio. Su pared interior curva potencia la acción de volteo y reduce el tiempo de procesamiento.
Inovatec Machinery · Vibratory Finishing
Las Tinas Vibratorias TVB(A) de Innovatec ofrecen acabados superficiales suaves, desbarbado rápido y resultados fiables en cada lote. A continuación se muestran datos reales de rendimiento y comparativas de antes y después de nuestros clientes industriales.

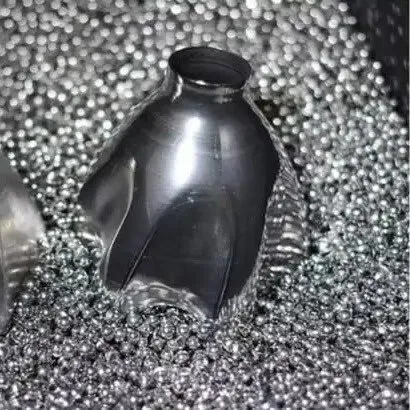

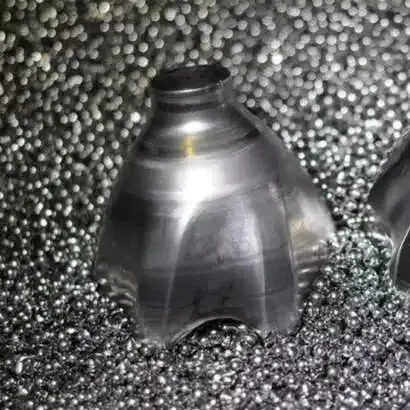

Antes DespuésEspecificaciones del proceso
Material de las piezas | Tiempo de procesamiento (min) | Tipo de medio abrasivo | Tasa de desgaste del medio | Ra antes | Ra después | Eliminación de material | Consistencia | |
Acero inoxidable (304) | 30 minutos | Bolas de acero inoxidable 304 de 4 mm | 0,1 % por hora | 1.0 | 0.4 | < 0,15 % | ±1 % de uniformidad superficial |
Especificaciones detalladas de nuestras Tinas Vibratorias de la serie TVB(A). Compare modelos y descargue documentación técnica completa.

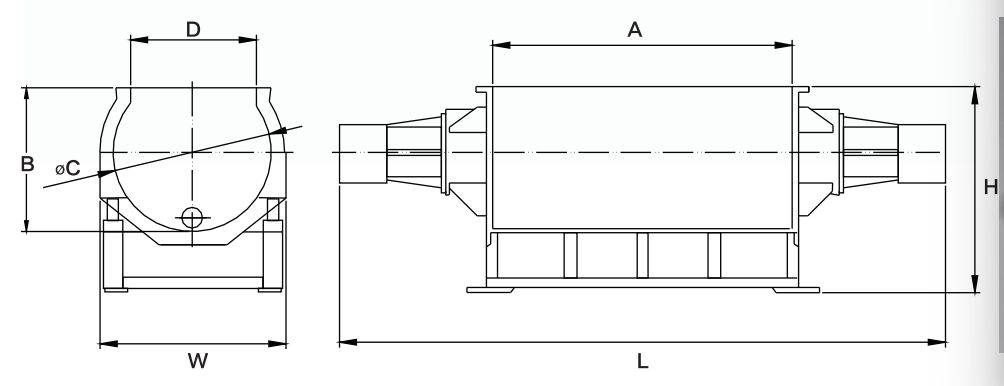

| Modelo | TVB(A)240 | TVB(A)500 | TVB(A)750 |
| Volumen total (L) | 240 | 500 | 750 |
| Dimensión máxima total (mm) | 1880x880x920 | 2870x880x920 | 3354x880x920 |
| Longitud de cámara A (mm) | 690 | 1310 | 2000 |
| Altura de cámara B (mm) | 625 | 625 | 625 |
| Diámetro de cámara C (mm) | 670 | 670 | 670 |
| Anchura de boca de carga D (mm) | 524 | 524 | 524 |
| Espesor del revestimiento de PU (mm) | 16 | 16 | 16 |
| Potencia (kW) | 1.1×2 | 2.2×2 | 2.2×2 |
| Peso (kg) | 450 | 1000 | 1600 |

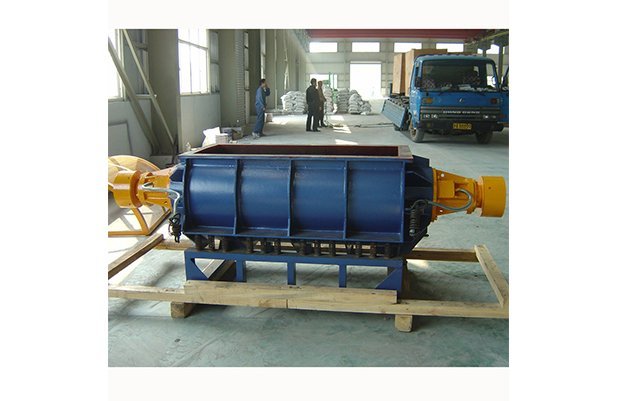

La tina vibratoria TVB(A) se basa en un diseño de pared interior curva que genera un flujo tridimensional de los medios abrasivos: la diferencia estructural clave frente a las tinas de pared recta. Cada elemento de diseño descrito a continuación influye directamente en el resultado de acabado de piezas grandes, largas o de geometría irregular.
La pared trasera curva de la TVB(A) crea un patrón de rodadura de los medios que cubre uniformemente todas las superficies de la pieza, incluidas las zonas cóncavas y los huecos que las máquinas de pared plana dejan sin acabar. Esta geometría es lo que hace que la TVB(A) sea especialmente eficaz para el pulido por rodadura con bolas: la acción de rodadura continua mantiene un contacto constante entre los medios y la pieza, sin zonas muertas. El cuerpo de la tina utiliza acero totalmente soldado de calibre grueso en toda su estructura para garantizar la rigidez bajo carga continua.
El interior de la tina está completamente revestido con poliuretano de 16 mm. El revestimiento de PU cumple dos funciones en una tina vibratoria: protege la superficie de las piezas del contacto acero contra acero durante el volteo intenso y reduce el ruido aéreo durante el funcionamiento. El revestimiento es reemplazable: cuando el desgaste se hace visible, solo se sustituye el revestimiento y no el cuerpo de la tina, lo que reduce significativamente el coste de mantenimiento a largo plazo.
La TVB(A) utiliza dos motores en paralelo: 1,1 kW × 2 en el modelo de 240 L y 2,2 kW × 2 en los modelos de 500 L y 750 L. El doble motor proporciona una vibración equilibrada en toda la longitud de la tina, evitando la amplitud desigual que provoca acabados inconsistentes en piezas largas. La velocidad se ajusta mediante un controlador Bosch Rexroth, lo que permite al operario adaptar la frecuencia de vibración al material de la pieza y al tipo de medio abrasivo sin necesidad de cambiar componentes mecánicos.
La TVB(A) es una tina vibratoria de acabado diseñada para piezas que no pueden procesarse en máquinas de tipo tazón, especialmente piezas largas, planas, pesadas o de forma irregular. La pared trasera curva de la tina genera un movimiento de rodadura tridimensional de los medios que proporciona una cobertura más uniforme que un canal de pared recta, lo que convierte a la TVB(A) en la opción preferida tanto para el pulido con bolas como para el desbarbado y pulido estándar.
Las aplicaciones típicas incluyen el pulido de colectores con recubrimiento cerakote, el acabado de tubos de escape, el desbarbado de carcasas de motores, el redondeo de bordes en ejes y tubos, y el decapado de placas planas de gran tamaño. La tina está disponible en tres tamaños estándar — 240 L, 500 L y 750 L — con longitudes personalizadas disponibles bajo petición.
Vea nuestro Proceso de acabado superficial en acción. Obtenga más información sobre nuestra tecnología de Proceso de acabado superficial.
Inovatec Machinery destaca como socio de confianza en soluciones de acabado superficial, ofreciendo calidad, innovación y asistencia al cliente excepcionales.
Desde 2003, we've been at the forefront of surface finishing technology, continuously innovating and improving our solutions based on real-world manufacturing needs.
Entendemos que cada aplicación es única. Nuestro equipo de ingeniería trabaja estrechamente con usted para diseñar y configurar máquinas que se ajusten perfectamente a sus requisitos.
Con socios y centros de servicio en todo el mundo, ofrecemos asistencia local y tiempos de respuesta rápidos, independientemente de su ubicación.
Valoramos su tiempo. Nuestro equipo técnico responde a las consultas en un plazo de 24 horas para que reciba rápidamente las respuestas y la asistencia que necesita.
Aproveche nuestra experiencia sin coste. Ofrecemos consultas técnicas gratuitas para ayudarle a optimizar sus procesos de acabado y seleccionar el equipo adecuado.
Más de 500 clientes satisfechos en más de 50 países confían en Inovatec para sus necesidades de acabado superficial, con una tasa de satisfacción del 99%.
Explore real applications by industry and scenario, with Antes/Después, sub‑categories and resources to help you quickly find what you need.
Joyería | Metales preciosos | Joyería Polishing
Pulido de precisión, desbarbado y acabado espejo para joyas de oro, plata, cobre y titanio, equilibrando una calidad superficial superior con la productividad.
Las rebabas en los bordes, los arañazos superficiales y las manchas de oxidación reducen el brillo y la comodidad de uso.
Brillo espejo notablemente mejorado, con bordes redondeados y mayor comodidad de uso.
Fabricación
Elimina las líneas de capa, densifica las superficies y uniforma el aspecto de las piezas impresas en 3D en distintos materiales y procesos.
Las líneas de capa marcadas, las marcas de soporte y la superficie rugosa afectan al montaje y al aspecto.
Superficie lisa y refinada, lista para pintura o galvanoplastia, con un aspecto de calidad de presentación.
Chapa metálica | Corte por láser | Edge Optimization
Elimina la escoria y las rebabas y redondea los bordes de las piezas cortadas por láser para mejorar la seguridad y la calidad del montaje.
Los bordes afilados y con rebabas pueden causar cortes y dificultar la adhesión del recubrimiento.
Bordes redondeados uniformes y superficies limpias para mejorar la adhesión de la pintura o del recubrimiento electrónico.
Electrónica de consumo | Pequeños electrodomésticos | Piezas exteriores
Ofrece una textura y un tacto uniformes para productos de consumo de gran volumen, mejorando la percepción de marca y el rendimiento.
El cepillado irregular, las microrebabas y el tacto áspero afectan al montaje y a la experiencia del usuario.
Textura uniforme, bordes lisos y tacto refinado, con una consistencia notablemente mejor.
Piedra | Piedra preciosa | Volteo
Redondea los bordes y mejora el brillo de piedras naturales o sintéticas para joyería y artesanía decorativa.
Bordes afilados, superficies rugosas y color o reflejo irregular.
Bordes redondeados y pulido uniforme, con un atractivo visual mejorado.
Automoción | Engine/Drivetrain | High‑volume Consistency
Desbarbado, redondeado de bordes y uniformidad superficial para piezas de automoción que deben cumplir normas estrictas.
Las marcas de herramienta y las rebabas residuales con bordes afilados reducen la resistencia a la fatiga y dificultan el montaje.
Radios de borde estables y rugosidad conforme, con una alta repetibilidad.
Defensa | Alta fiabilidad | Consistencia del proceso
Acabado superficial uniforme y de alta fiabilidad en metales y materiales compuestos.
Los bordes afilados, las concentraciones de tensión y los defectos superficiales afectan a la durabilidad y la seguridad.
Chaflanes uniformes y calidad superficial estable, listos para el recubrimiento o el montaje.
Perfiles de aluminio | Piezas fundidas a presión | Acabado de gran volumen
Acabado eficiente y uniforme para piezas de aluminio, ideal como tratamiento previo al anodizado y para obtener un aspecto cepillado o pulido.
Marcas de colada o rebaba y superficies apagadas, con una variación notable entre lotes.
Rebabas eliminadas, textura refinada y mayor brillo, con una consistencia mejorada entre lotes.
Plásticos técnicos | Piezas moldeadas por inyección | Eliminación de rebabas
Elimina las rebabas de plástico y suaviza los bordes para evitar arañazos y mejorar el montaje.
Las rebabas visibles y los bordes afilados afectan al tacto y al montaje.
Rebabas eliminadas y esquinas suavizadas, con un aspecto y un tacto mejorados.
Enhance your mass finishing machine and Medios de tamboreo with our professional-grade accessories. Increase efficiency, reduce noise, and optimize your finishing process.
Get the most out of your mass finishing machine and Medios de tamboreo with our comprehensive accessory package. Our experts will help you select the right combination of accessories for your specific application needs.
Accesorios diseñados para maximizar la eficiencia de la máquina y la calidad del resultado
Reduzca los costes operativos mediante una mayor eficiencia y menos desperdicio
Todos los accesorios están diseñados para integrarse perfectamente con su máquina actual
Inovatec Machinery is committed to the highest standards of quality, safety, and reliability.
Sistema de gestión de la calidad certificado según normas internacionales, que garantiza una calidad constante del producto.
Marcado de conformidad europea que garantiza que nuestras máquinas cumplen las normas de seguridad de la UE.
Informes completos de pruebas e inspecciones de SGS.
Cumplimiento de las normas de protección ambiental.
Desde 2003, Inovatec Machinery está a la vanguardia de la innovación en tecnología de acabado superficial.
Fabricantes de todo el mundo confían en nuestras máquinas, reconocidas además en las principales exposiciones del sector.
Participación habitual en las principales ferias del sector en todo el mundo.
Alianzas estratégicas across major manufacturing regions.
Encuentre respuestas a las preguntas frecuentes sobre nuestros productos.
La tina vibratoria TVB(A) es ideal para el acabado superficial de piezas largas, planas o delicadas que no son adecuadas para máquinas de tipo tazón. Puede realizar desbarbado, pulido, decapado y redondeo de bordes en piezas metálicas, plásticas o de materiales compuestos. Se utiliza habitualmente en las industrias aeroespacial, automotriz, de estampación y de mecanizado de precisión.
Sí. La máquina TVB(A) es compatible con todos los medios de volteo vibratorio estándar, incluidos los medios cerámicos, plásticos, de acero y de porcelana. La elección del medio depende de si se busca un desbarbado agresivo, un pulido ligero o un acabado superficial suave.
La TVB(A) tiene una pared trasera curva y está optimizada para el bruñido con bolas y el pulido: la geometría curva genera un flujo de rodadura de los medios que produce un acabado superficial más brillante y uniforme, especialmente en piezas de acero inoxidable, latón y aluminio. La TVB(B) tiene una pared recta con divisores de tina fijos o extraíbles, lo que la hace más adecuada para el envejecimiento de piedra y baldosas, acabados antiguos y aplicaciones en las que las piezas deben mantenerse físicamente separadas durante el procesamiento. Si su objetivo principal es el brillo superficial o el bruñido con bolas, elija la TVB(A). Si necesita separación de piezas o procesa piedra y baldosas, elija la TVB(B).
La TVB(A)240 tiene una longitud de cámara de 690 mm, adecuada para piezas de hasta aproximadamente 600 mm de largo. La TVB(A)500 se extiende a 1.310 mm de longitud de cámara, admitiendo piezas de hasta unos 1.200 mm. La TVB(A)750 alcanza los 2.000 mm de longitud de cámara para piezas muy largas, como sistemas de escape completos, ejes largos o perfiles estructurales. Los tres modelos comparten un diámetro de cámara de 670 mm y una anchura de boca de alimentación de 524 mm. Para piezas de más de 2.000 mm, contacte con nosotros para una configuración personalizada de la longitud de la tina.
